Sjakkeladapter for tryggere løft
for SafeT
Industridesign
Engineering
Markedsmateriell
3D Visualisering
2020-2021

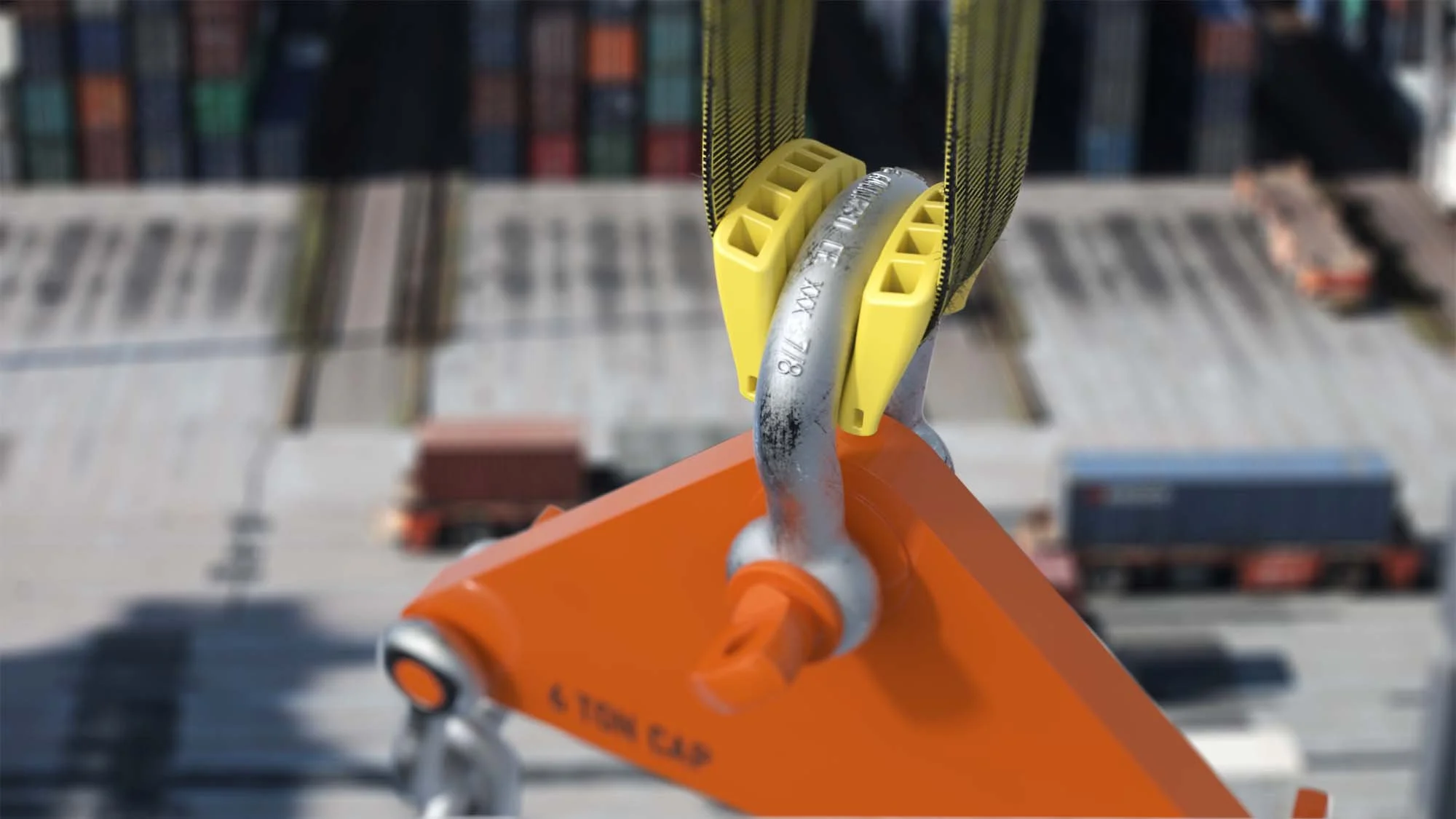

I industrien brukes det hele tiden løftestropper i kombinasjon med sjakler, u-formede stålbøyler for festing av kjettinger og løfteredskap, for alt fra å løfte containere, maskiner og byggematerialer. Gründerne bak SafeT oppdaget at det var et stort og uløst problem med måten mange av disse brukes i dag.
Løftestroppene er sertifisert til å løfte opp til et visst antall tonn. I tillegg angis den minste diameteren for sjakkelen. Dersom stroppen lastes med en sjakkel med mindre diameter, mister stroppen sin integritet, og kan ikke lenger garantere for at den tåler vekten den er laget for. Dette er et stort problem på arbeidsplasser, og kan føre til ulykker med fare for liv, helse og ødeleggelser på utstyr. SafeT satte seg fore å løse utfordringen.
Materialteknologi
Gjennom innsiktsarbeidet kom vi frem til en svært robust plast kalt Polyoxymethylene, eller bare POM, også kjent som acetal. POM er en ingeniørtermoplast som benyttes i presisjonsdeler som krever høy stivhet, lav friksjon og utmerket dimensjonsstabilitet. Nevnte kvalifikasjoner, samt høy styrke og hardhet er materialegenskaper som er svært gode ved bruk av POM. Typiske bruksområder for sprøytestøpt POM er teknologiske komponenter med høy ytelse som små girhjul, brillearmer, kulelager, skibindinger, festemidler og våpen med mer. Materialet er også mye brukt i bil- og forbrukerelektronikkindustrien.
Har du et mulig prosjekt eller ble du nysgjerrig på hvordan vi kan hjelpe deg? La oss ta en prat og utforske mulighetene sammen.
SafeT trengte å lage adapterne i stort antall for å kunne dekke problemets omfang i markedet. For masseproduksjon ønsket vi å benytte sprøytestøpt plast, og en umiddelbar utfordring var at de vanligste plastmaterialene ikke tålte vekten de ville utsettes for.
Sjakkeladapterne måtte tåle vekt opp til 12 tonn, og bruk i situasjoner innen bygg, offshore og mekanisk industri, med utfordringer som temperaturer fra -40℃ (gir sprøhet i plast) til +40℃ og høy fuktighet. I tillegg var det viktig at materialet kunne motstå det mekaniske trykket som overføres fra løftestroppen og sjakkelen til sjakkeladapteren. Det ble etablert et forskningsprosjekt i samarbeid med en plastleverandør samt en ekspert på plastmaterialer fra SINTEF.
Design

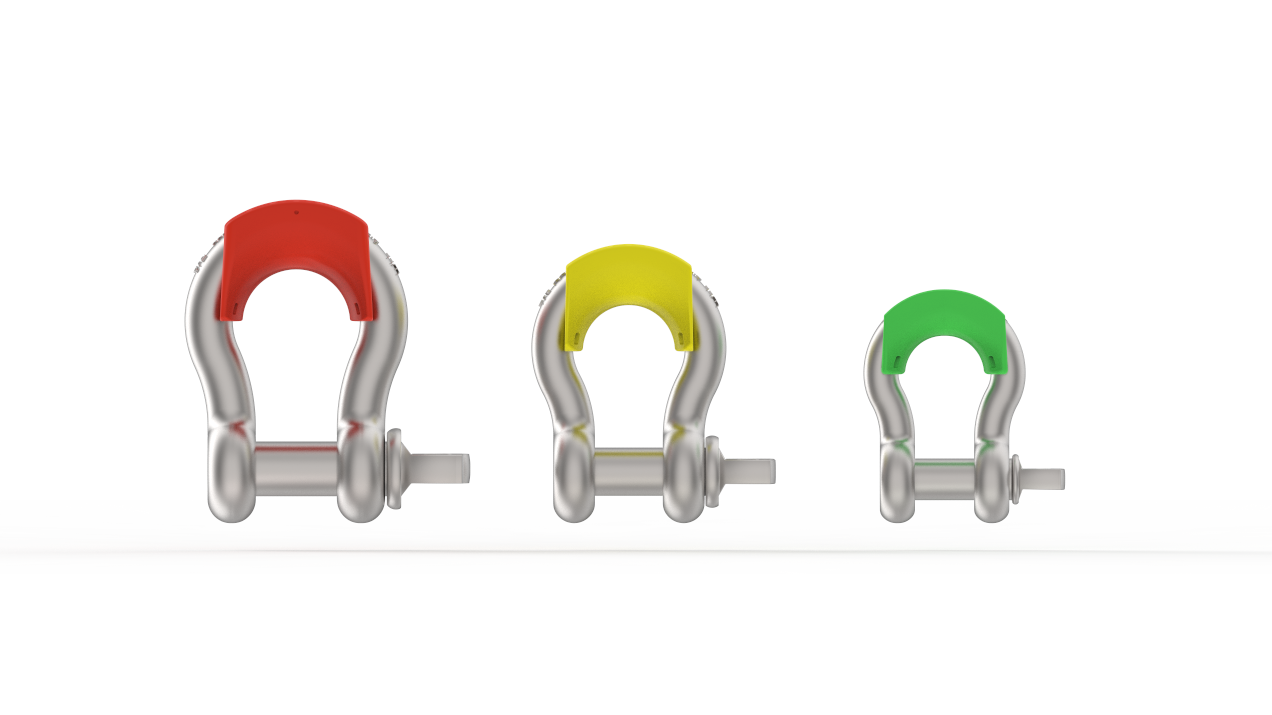

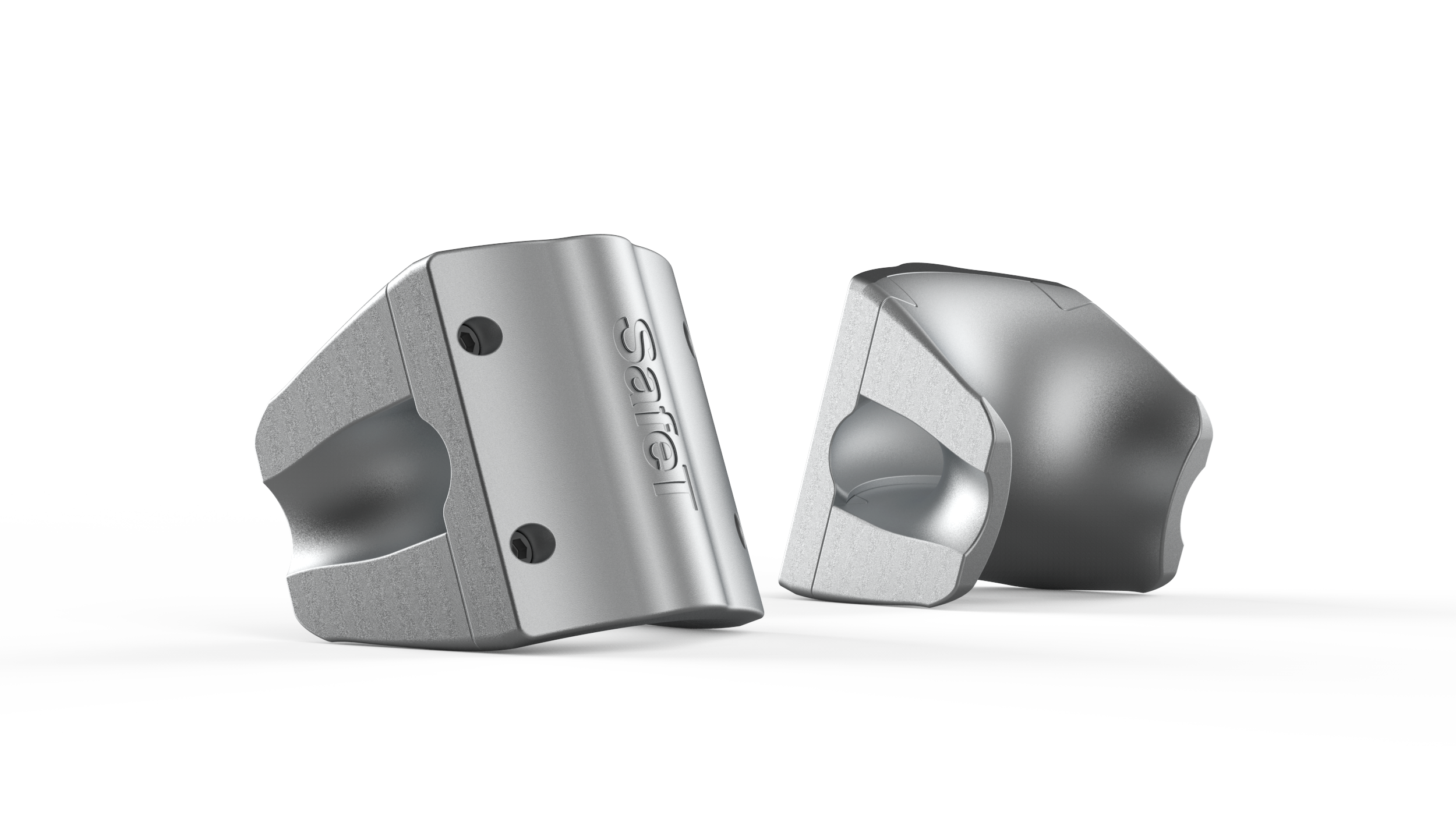

Etter flere runder med design, ingeniørarbeid, prototyping og testing, kom vi frem til et robust, materialeffektivt og bruksvennlig produkt for SafeT. Størrelsen på sjakkeladapterne er tilpasset fire forskjellige sjakler (fra 3 til 12 tonn), for å være effektive, lett å håndtere og montere (en håndbevegelse), i tillegg til å være svært stabile og trygge under bruk.
Etter intensive tester, har sjakkeladapterne bestått alle stress- og belastningstester med god sikkerhetsmargin, og vi er glade for at dette produktet kan bidra til en tryggere og mer effektive arbeidsplasser for industrien.
